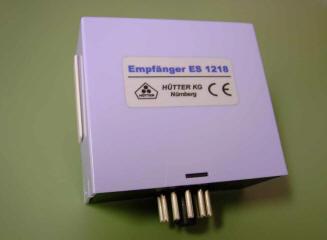

Empfänger "ES 1218", "ES 1218/K", "ES 1224", "ES 220"






  • Einfacher und schneller Anschluss über 11 poligen genormten Stecker
  • Für den Serieneinbau
  • 1 Kanal Ausführung
  • Potentialfreier Relais- oder offener Kollektor Ausgang
  • Für 12 Volt bis 24 Volt AC bzw. DC oder 230 V Netzspannung
  • Hochwertige Verarbeitung
  • Codierschalter mit vergoldeten
    und selbstreinigenden Kontakten
  • Hohe Empfängerreichweite
  • Schnelle Codierungseinstellung von außen
  • Komplett mit Wurfantenne


 Funk - Empfänger "ES"

 Alle diejenigen, welche serienmäßig, sei es in kleinen oder größeren Stückzahlen Funkfernsteuerungen einbauen, können diese "ES" Ausführung mit Vorteil verwenden.

Diese Geräte können ohne Mühe und Verwechslungsgefahr schnell in eine 11-polige Fassung gesteckt werden.
Dies ist besonders im Außendienst für kurz ausgebildete Monteure von unschätzbaren Wert.


Der Empfänger "ES 220" wird an 230 Volt Netzspannung betrieben.


Mit 12 bis 24 AC/DC wird der Empfänger "ES 1224" versorgt.


Während obige Geräte
mit potentialfreien Relaisausgang (6/8 A bei 230 V AC) arbeiten,
ist das Gerät "ES 1218" für den direkten Anschluss an Schaltgeräte bestimmt,
die einerseits bereits Gleichspannung liefern und andererseits durch den offenen Kollektor (ohne Relais) die Steuerung erhalten.

Hierbei wird durch ein Negativ-Impuls (entspricht der angelegten Gleichspannung) das nachfolgende Gerät (Toröffner, Alarmanlage) gesteuert.

Diese Ausführung ist im Preis äußerst attraktiv.




Technische Daten:



Stromversorgung: 12 - 18 Volt DC (ES 1218), 12 - 24 Volt AC/DC (ES 1224), 230 AC (ES 220)
Stromaufnahme



 bei Bereitschaft:  ca. 15 mA (ES 1218)/ 28mA (ES 1224) 1,3 W (ES 220)

bei Auslösung: ca. 25 mA (ES1218) / 50 mA (ES1224) 1,9 W (ES 220)
Ausgang: ES 1218 open Kollektor (max.70mA belastbar)
ES 1224 & ES220 Relaisausgang (6/8 A bei 230 V AC)
Reichweite: je nach Senderausführung (siehe Handsender)
Gehäuse: Kunstoff
Gehäuse Farbe: blaugrau mit Stecker
Antenne: 1,25 M (Wurfantenne)
Frequenz: 40 MHz (nicht so stark frequentierter Bereich wie im 433 MHz Band)
Umgebungstemperatur



 Betrieb:    - 20 bis + 55° C
Lagerung: - 30 bis + 60° C
Gewicht: 100 g (ES 1218) 125 g (ES 1224) 200 g (ES220)
Abmessungen: ca. L 80 x B 38 x H 70 mm
  CE geprüft



Bestell Nummer:

Empfänger mit Relais Ausgang (potentialfrei):

ES 1224 (12 - 24 V AC & DC )
ES 220                  (230 V AC )

Empfänger mit offenen Kollektor Ausgang:

ES 1218 (12 - 18 V = )
ES 1218/K
(wie ES 1218 jedoch ohne Gehäuse)

Zubehör:

STF 11 (11 polige Fassung)
